PVC ইনসুলেটেড এবং শীথড কেবল নির্মাতারা

কন্ডাক্টর ডিজাইন এবং নমনীয়তা: স্ট্র্যান্ড কাউন্ট, ব্যাস এবং ট্রেড-অফ

জন্য তামা-কোর PVC উত্তাপ এবং sheathed তারের যান্ত্রিক এবং বৈদ্যুতিক আচরণ কন্ডাক্টর জ্যামিতি দিয়ে শুরু হয়। ক্রমবর্ধমান স্ট্র্যান্ড সংখ্যা (অনেক সূক্ষ্ম স্ট্র্যান্ড বনাম কয়েকটি পুরু স্ট্র্যান্ড) বারবার ফ্লেক্স চক্রের অধীনে নমনীয়তা এবং ক্লান্তি জীবনকে উন্নত করে, কিন্তু সারফেস অক্সিডেশন এবং সমাপ্তির ক্ষেত্রে যোগাযোগের ক্ষেত্রের কারণে ডিসি প্রতিরোধের সামান্য পরিবর্তন করে। চলমান যন্ত্রপাতি বা রোবোটিক্সে ব্যবহৃত নমনীয় ঢালযুক্ত তারের ব্যবহারিক পরিভাষায়, ডিজাইনাররা সাধারণত ক্লাস 2/5 স্ট্র্যান্ডিং থেকে সূক্ষ্ম ক্লাস 6/7 স্ট্র্যান্ডিংয়ের দিকে চলে যায়। এটি ন্যূনতম নমন ব্যাসার্ধকে হ্রাস করে এবং বারবার ফ্লেক্সের উপর কন্ডাক্টর ওয়ার্ক-হার্ডেনিংকে নাটকীয়ভাবে কমিয়ে দেয়।

ব্যবহারিক নির্বাচনের নিয়ম

• যদি কেবলটি ক্রমাগত ফ্লেক্স করতে হয় (যেমন, টেনে চেইন), তবে উচ্চতর স্ট্র্যান্ডের সংখ্যা বেছে নিন এবং ফ্লেক্স-লাইফকে 1 মিলিয়ন সাইকেলে মূল্যায়ন করুন।
• জন্য fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• ভোল্টেজ ড্রপের জন্য সাইজ করার সময়, অপারেটিং তাপমাত্রায় কন্ডাক্টর রেজিস্ট্যান্স ব্যবহার করুন (ঘরের তাপমাত্রা নয়) — আটকে থাকা কন্ডাক্টর লোডের নিচে দ্রুত গরম হয়।

অন্তরণ বেধ, ভোল্টেজ রেটিং এবং তাপ বিবেচনা

পিভিসি ইনসুলেশন সিস্টেমগুলি তাদের বৈদ্যুতিক প্রতিরোধ এবং তাপীয় শ্রেণী উভয় দ্বারা নির্দিষ্ট করা হয়। বেধ সরাসরি অস্তরক শক্তিকে প্রভাবিত করে, কিন্তু যৌগের তাপীয় বৈশিষ্ট্য বর্তমান-বহন ক্ষমতা এবং অনুমতিযোগ্য পরিবেষ্টন নির্ধারণ করে। তাপ উত্সের কাছাকাছি ব্যবহৃত নমনীয় তারের জন্য, উচ্চতর ক্রমাগত অপারেটিং তাপমাত্রার জন্য তৈরি PVC যৌগগুলি নির্বাচন করুন (যেমন, 90°C রেটযুক্ত যৌগ) এবং ক্ষণস্থায়ী ওভারভোল্টেজ মার্জিনের জন্য ঘন নিরোধক বিবেচনা করুন।

উন্নত কর্মক্ষমতা জন্য ডিজাইন টিপস

• উদ্দিষ্ট ভোল্টেজ শ্রেণীর জন্য IEC/NEC টেবিলের প্রতি অন্তরণ বেধ নির্দিষ্ট করুন এবং 10-20% যোগ করুন যখন ক্ষণস্থায়ী সুরক্ষা একটি উদ্বেগের বিষয়।
• যেখানে তাপ অপচয় সীমিত (বান্ডিল তারের), প্রশস্ততা হ্রাস করুন এবং PVC যৌগের তাপীয় স্টেবিলাইজার বিবেচনা করুন।
• UV-স্থিতিশীল পিভিসি ফর্মুলেশন বা অতিরিক্ত বাইরের জ্যাকেট বাইরে সাহায্য করে; অন্যথায়, পিভিসি দীর্ঘ UV এক্সপোজার অধীনে ভ্রূণ হবে.

খাপ উপকরণ, শিখা retardancy এবং পরিবেশগত প্রতিরোধের

স্ট্যান্ডার্ড পিভিসি শীথগুলি ভাল ঘর্ষণ প্রতিরোধ এবং ব্যয়-কার্যকারিতা প্রদান করে, তবে তাদের যৌগ গঠন দাহ্যতা, ধোঁয়ার ঘনত্ব এবং বিষাক্ততা নিয়ন্ত্রণ করে। শিল্প এবং পাবলিক-স্পেস অ্যাপ্লিকেশনের জন্য, কম ধোঁয়া জিরো-হ্যালোজেন (LSZH) বিকল্প কখনও কখনও প্রয়োজন হয়; যদিও LSZH প্রকৌশলী PVC মিশ্রণের তুলনায় কিছু তেল/ঘর্ষণ প্রতিরোধের উৎসর্গ করে। একটি কপার-কোর পিভিসি ইনসুলেটেড এবং চাদরযুক্ত তারের নির্দিষ্ট করার সময়, প্রকল্পটির জন্য IEC 60332-1/3 বা UL 1581 উল্লম্ব ট্রে পরীক্ষার মতো শিখা পরীক্ষার প্রয়োজন কিনা তা স্পষ্ট করুন — প্রতিটি পরীক্ষা বিভিন্ন অগ্নি আচরণকে লক্ষ্য করে।

যখন বিশেষ খাপের উপর জোর দিতে হবে

• পাবলিক ট্রান্সপোর্ট, টানেল বা আবদ্ধ স্থান: LSZH বা পরীক্ষিত কম ধোঁয়া PVC প্রয়োজন।
• আউটডোর ইনস্টলেশন: UV-স্থিতিশীল এবং আবহাওয়ারোধী PVC মিশ্রণ বা একটি অতিরিক্ত TPU/PE জ্যাকেট ব্যবহার করুন।
• তেল সমৃদ্ধ শিল্প এলাকা: নরম হওয়া এবং ফোলা এড়াতে তেল-প্রতিরোধী পিভিসি বা ইলাস্টোমেরিক বাইরের জ্যাকেট বেছে নিন।

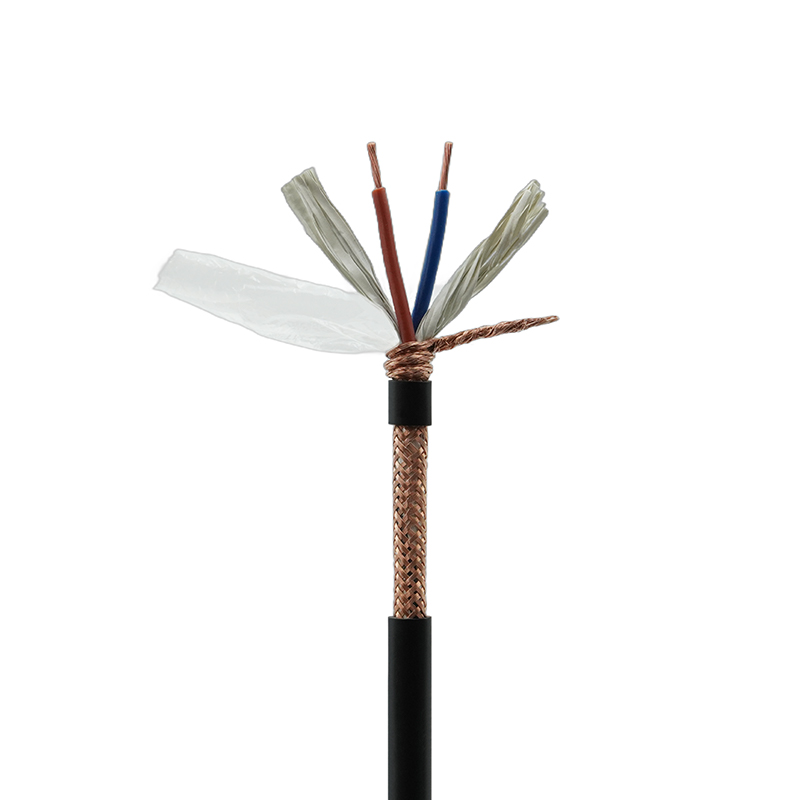

EMI নিয়ন্ত্রণের জন্য শিল্ডিং পদ্ধতি: ফয়েল, বিনুনি এবং সম্মিলিত নির্মাণ

ঢাল নির্বাচন অবশ্যই কভারেজ, নমনীয়তা এবং গ্রাউন্ডিং অনুশীলনের ভারসাম্য বজায় রাখতে হবে। ফয়েল (অ্যালুমিনিয়াম/পলিয়েস্টার) 100% কভারেজ প্রদান করে এবং উচ্চ ফ্রিকোয়েন্সিতে চমৎকার কিন্তু যান্ত্রিকভাবে ভঙ্গুর এবং চলন্ত তারে একা ব্যবহার করলে ফ্লেক্স লাইফ কমিয়ে দেয়। বিনুনি ঢাল (টিন করা তামা) যান্ত্রিক দৃঢ়তা এবং ভাল কম-ফ্রিকোয়েন্সি কর্মক্ষমতা প্রদান করে, তবে সাধারণ কভারেজ 60-95% পর্যন্ত; উচ্চ কভারেজ কঠোরতা বাড়ায়। একটি সম্মিলিত ফয়েল বিনুনি (ফয়েল আন্ডারব্রেইড) যুক্তিসঙ্গত নমনীয়তা বজায় রেখে সর্বোত্তম ব্রডব্যান্ড সুরক্ষা দেয়।

শিল্ড সমাপ্তি এবং গ্রাউন্ডিং অনুশীলন

সঠিক শিল্ড টার্মিনেশন শিল্ডিং সুবিধা সংরক্ষণ করে: গ্রাউন্ড লুপ এড়াতে সিগন্যাল লাইনের জন্য এক প্রান্তে শেষ করুন; পাওয়ার বা দীর্ঘ তারের জন্য, নিয়ন্ত্রিত গ্রাউন্ডিং সহ উভয় প্রান্তে বন্ডেড শিল্ডের প্রয়োজন হতে পারে। কম প্রতিবন্ধকতা সংযোগের জন্য কম্প্রেশন বা সোল্ডারযুক্ত ড্রেন তার ব্যবহার করুন; crimped যান্ত্রিক সমাপ্তি সাধারণ কিন্তু ধারাবাহিকতা এবং টান পরীক্ষা দ্বারা যাচাই করা আবশ্যক. কানেক্টর হাউজিং এর মাধ্যমে রাউটিং করার সময়, বিকিরণিত নির্গমন কমাতে ধাতব ব্যাকশেল বা ডেডিকেটেড শিল্ড ক্ল্যাম্প দিয়ে ঢালের ধারাবাহিকতা বজায় রাখুন।

ইনস্টলেশন অনুশীলন: নমন ব্যাসার্ধ, ক্ল্যাম্পিং, এবং স্ট্রেন রিলিফ

ইনস্টলেশনের ভুলগুলি অকাল তারের ব্যর্থতার একটি ঘন ঘন কারণ। কপার-কোর পিভিসি ইনসুলেটেড তারের জন্য, তারের নির্মাণের উপর ভিত্তি করে ন্যূনতম নমন ব্যাসার্ধের নিয়মগুলি মেনে চলুন (নমনীয় তারগুলি প্রায়শই গতিশীল ব্যবহারের জন্য 4× তারের ব্যাস নির্দিষ্ট করে, স্ট্যাটিক ইনস্টলেশনগুলি 8× অনুমতি দিতে পারে)। অতিরিক্ত ক্ল্যাম্পিং চাপ নিরোধককে বিকৃত করে এবং হটস্পট পয়েন্ট তৈরি করতে পারে যেখানে ক্লান্তি ঘনীভূত হয়। যথোপযুক্ত আকারের গ্রন্থি এন্ট্রি ব্যবহার করুন, প্রতিরক্ষামূলক প্যাডগুলির সাথে স্ক্রু ক্ল্যাম্প সেট করুন এবং যেখানে চলাচল ঘটে সেখানে পরিষেবা লুপ সরবরাহ করুন।

• সর্বদা প্রস্তুতকারক-নির্দিষ্ট গতিশীল নমন ব্যাসার্ধ অনুসরণ করুন; সন্দেহ হলে, ব্যাসার্ধ কমানোর পরিবর্তে বাড়ান।
• এন্ট্রি পয়েন্টে তীক্ষ্ণ প্রান্ত এড়িয়ে চলুন — চ্যাফিং প্রতিরোধ করতে গ্রোমেট বা গোলাকার ফ্ল্যাঞ্জ ব্যবহার করুন।
• জন্য moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

টেস্টিং, ট্রেসেবিলিটি এবং সার্টিফিকেশন: একজন সম্মানিত সরবরাহকারীর কাছ থেকে কী আশা করা যায়

একটি নির্ভরযোগ্য তারের সরবরাহকারী নথিভুক্ত কারখানা পরীক্ষা প্রদান করবে: কন্ডাকটর প্রতিরোধ, উচ্চ-সম্ভাব্য (হাইপট) পরীক্ষা, নিরোধক প্রতিরোধ, ঢালের ধারাবাহিকতা এবং প্রযোজ্য ফ্লেক্স লাইফের জন্য যান্ত্রিক পরীক্ষা। ট্রেসেবিলিটি (লট নম্বর, উপাদান সার্টিফিকেট) এবং তৃতীয় পক্ষের সার্টিফিকেশন যেমন CCC, UL, ISO9001 এবং CE হল প্রক্রিয়া নিয়ন্ত্রণ এবং সম্মতির গুরুত্বপূর্ণ সংকেত। কাস্টম বিল্ডের জন্য, ফ্যাক্টরি টেস্ট রিপোর্ট এবং বিল্ড-টু-অর্ডার টেস্ট প্ল্যানের অনুরোধ করুন যা আপনার অ্যাপ্লিকেশনের বৈদ্যুতিক এবং যান্ত্রিক চাপকে প্রতিফলিত করে।

ঝাল নমনীয় তারের জন্য প্রস্তাবিত কারখানা পরীক্ষা

• ডিসি রেজিস্ট্যান্স এবং কন্ডাক্টরের ধারাবাহিকতা — গেজ এবং স্ট্র্যান্ডিং যাচাই করুন।
• নিরোধক অখণ্ডতা নিশ্চিত করতে কন্ডাক্টর এবং ঢাল/পৃথিবীর মধ্যে হিপট পরীক্ষা।
• শিল্ড ধারাবাহিকতা এবং কভারেজ যাচাইকরণ (ভিজ্যুয়াল ইলেকট্রিক্যাল) এবং বিনুনি কভারেজ পরিমাপ যেখানে প্রযোজ্য।
• ভাঙ্গা ফিলামেন্ট ধরার জন্য পোস্ট-ফ্লেক্স বৈদ্যুতিক চেক সহ ডায়নামিক তারের জন্য ফ্লেক্স লাইফ স্যাম্পলিং।

একজন প্রস্তুতকারক হিসাবে, আমি নিশ্চিত করি যে Junshuai আমাদের ইন-হাউস ল্যাবগুলিতে এই মূল পরীক্ষাগুলি চালায় এবং অনুরোধের ভিত্তিতে শংসাপত্রের অনুলিপি সরবরাহ করতে পারে — CCC, UL, ISO9001 এবং CE শংসাপত্রগুলির সাথে মিলিত আমাদের উন্নত উত্পাদন এবং পরীক্ষার সরঞ্জামগুলি আমাদের চাহিদার স্পেসিফিকেশনগুলির জন্য তারগুলিকে টেইলর এবং যাচাই করার অনুমতি দেয়৷

বিশেষ অ্যাপ্লিকেশনের জন্য কাস্টমাইজেশন বিবেচনা

যখন প্রকল্পগুলি স্ট্যান্ডার্ড ক্যাটালগ আইটেমগুলির বাইরে চলে যায়, তখন ব্যবহারিক কাস্টমাইজেশন পয়েন্টগুলির মধ্যে রয়েছে: পরিবর্তিত কন্ডাকটর ধাতুবিদ্যা (কম-শব্দের জন্য অক্সিজেন-মুক্ত তামা), সরলীকৃত ক্ষেত্র শনাক্তকরণের জন্য রঙিন বা সংখ্যাযুক্ত অভ্যন্তরীণ জ্যাকেট, হাইব্রিড নির্মাণগুলি যা শেয়ার্ড শিল্ডের সাথে শক্তি এবং সংকেত জোড়াকে একত্রিত করে, এবং বেসপোক আউটার জ্যাকেটগুলির জন্য। প্রতিটি পরিবর্তন যান্ত্রিক, বৈদ্যুতিক এবং EMC আচরণকে প্রভাবিত করে, তাই একটি নিয়ন্ত্রিত নকশা যাচাইকরণ পরিকল্পনা অপরিহার্য।

একটি কাস্টম রান অর্ডার করার আগে সংজ্ঞায়িত প্রশ্ন

• তারের কি স্থির, মাঝে মাঝে নমনীয়, বা অবিচ্ছিন্ন গতি হবে?
• পরিবেশগত এক্সপোজার আছে (তেল, UV, রাসায়নিক, লবণ স্প্রে)?
• ফ্রিকোয়েন্সি ব্যান্ড জুড়ে কি কি EMC ক্ষয় মাত্রা প্রয়োজন?
• নিয়ন্ত্রক কারণের জন্য ট্রেসেবিলিটি, ব্যাচ টেস্টিং, বা কাস্টম লেবেলিং প্রয়োজন?

আমরা গ্রাহকদের সাথে সরাসরি কাজ করি এই প্রশ্নগুলির উত্তর দিতে এবং একটি উপযোগী বৈশিষ্ট্য তৈরি করি — যদি আপনার কাস্টম প্রয়োজন হয় পিভিসি উত্তাপযুক্ত চাদরযুক্ত নমনীয় তারের , আমি আপনাকে ট্রেড-অফের মধ্য দিয়ে যেতে পারি এবং আপনার আবেদনের সাথে মিলের জন্য কারখানার পরীক্ষার ডকুমেন্টেশন সরবরাহ করতে পারি।
