ইন্ডাস্ট্রিয়াল গ্যাস এবং অয়েল রেজিস্ট্যান্ট পেয়ার ক্যাবলিং: একটি ব্যবহারিক নির্বাচন গাইড

তেল এবং গ্যাসের কাজ খুব কমই ক্যাবলিংকে সহজ জীবন দেয়। একটি জোড়া তারের দেখতে সহজ হতে পারে, কিন্তু একটি শোধনাগারে, একটি ড্রিলিং মেঝেতে, বা একটি জ্বালানী টার্মিনালের চারপাশে এটিকে হাইড্রোকার্বনের সংস্পর্শ, তাপ সাইক্লিং, কম্পন, ধোয়া, এবং কখনও কখনও ক্রমাগত নড়াচড়া থেকে বাঁচতে হয়। শিল্প গ্যাস এবং তেল প্রতিরোধী জোড়া তারের ব্যবহারিক উত্তর যখন সাধারণ টুইস্টেড-পেয়ার কেবল নরম হয়ে যাবে, ফুলে যাবে, ফাটবে বা খুব তাড়াতাড়ি সিগন্যালের গুণমান হারাবে। দরকারী প্রশ্নটি কেবল "এটি কি তেল প্রতিরোধী?" কিন্তু "কোন তেল, কোন তাপমাত্রায়, কতক্ষণ এবং কোন যান্ত্রিক অবস্থার অধীনে?"

শিল্প গ্যাস এবং তেল প্রতিরোধী জোড়া তারের আসলে কি

পেয়ার ক্যাবলিং একটি সংকেত বহন করার জন্য দুটি উত্তাপযুক্ত কন্ডাক্টরকে একসাথে পেঁচানো ব্যবহার করে। শিল্প সাইটগুলিতে, সেই সংকেতটি হতে পারে RS-485, উপকরণ, নিয়ন্ত্রণ ডেটা, ইথারনেট, বা একটি নিম্ন-স্তরের সেন্সর সংযোগ। জোড়া নির্মাণ সাধারণ-মোড শব্দ প্রত্যাখ্যান করতে সাহায্য করে, কিন্তু এটি নিজেই তারের তেল এবং গ্যাস পরিষেবার জন্য উপযুক্ত করে তোলে না। প্রতিরোধ সম্পূর্ণ বিল্ড থেকে আসে: কন্ডাক্টর স্ট্র্যান্ডিং, নিরোধক উপাদান, ফিলার, টেপ, ঢাল, ভিতরের খাপ এবং বাইরের জ্যাকেট।

এই পরিবেশের জন্য বিক্রি করা একটি তারকে একটি পণ্যের পরিবর্তে একটি ইঞ্জিনিয়ারড সমাবেশ হিসাবে বিবেচনা করা উচিত। জ্যাকেট অবশ্যই নির্দিষ্ট তরলগুলিকে প্রতিহত করবে যা এটি পূরণ করবে। নিরোধক তার বৈদ্যুতিক বৈশিষ্ট্য রাখা আবশ্যক. নমন এবং সমাপ্তির পরে ঢাল কার্যকর থাকতে হবে। এবং তারের অবশ্যই ইনস্টলেশন পদ্ধতির সাথে মানানসই হতে হবে, এটি একটি ট্রেতে স্থির করা হোক না কেন, নালী দিয়ে টানা হোক বা চলন্ত মেশিনে ফ্লেক্স করা হোক।

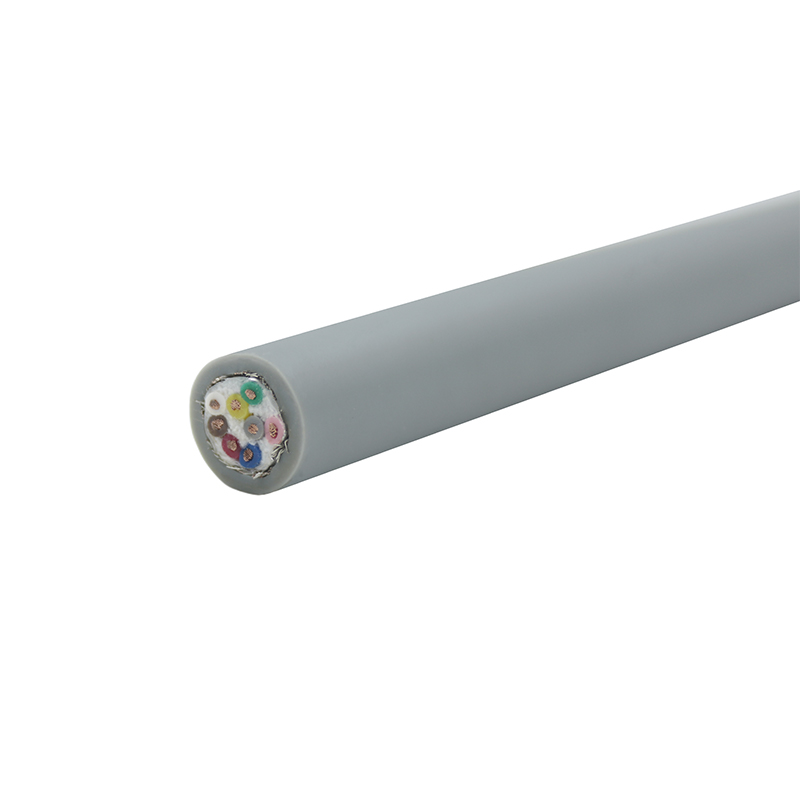

LIYCY-TP নমনীয় শিল্ডেড টুইস্টেড-পেয়ার ডেটা কেবল ইন্ডাস্ট্রিয়াল-গ্রেড শিল্ডেড টুইস্টেড-পেয়ার ক্যাবল যা নির্ভুল সিগন্যাল লিঙ্কের জন্য; চাহিদাপূর্ণ পরিবেশের জন্য জ্যাকেটযুক্ত সমাবেশগুলি পর্যালোচনা করার সময় প্রাসঙ্গিক। পণ্য দেখুন →

কেন তেল এবং গ্যাস পরিবেশ সাধারণ জোড়া তারের শাস্তি

হাইড্রোকার্বন সব এক নয়। ডিজেল, হাইড্রোলিক তেল, লুব্রিকেটিং তেল, অপরিশোধিত তেল, গ্লাইকোল, মিথানল, ড্রিলিং তরল এবং পরিষ্কার করার রাসায়নিক বিভিন্ন উপায়ে পলিমারকে আক্রমণ করতে পারে। কিছু কারণ ভলিউম ফুলে. কিছু নিষ্কাশন plasticizers এবং একটি জ্যাকেট কঠিন এবং ভঙ্গুর ছেড়ে. অন্যরা পৃষ্ঠকে নরম করে, ঘর্ষণ প্রতিরোধ ক্ষমতা কমায়, অথবা সংযোগকারী এবং গ্রন্থিগুলিকে প্রভাবিত করার জন্য যথেষ্ট মাত্রা পরিবর্তন করে। একটি জ্যাকেট যা স্প্ল্যাশ পরীক্ষায় বেঁচে থাকে তা দীর্ঘমেয়াদী নিমজ্জন বা উচ্চ তাপমাত্রায় বারবার এক্সপোজারের পরে ব্যর্থ হতে পারে।

তাপ রাসায়নিক আক্রমণ দ্রুত করে। ঠাণ্ডা কিছু উপাদানকে শক্ত করে এবং ক্র্যাক করা সহজ করে তোলে। UV এক্সপোজার বয়সের বহিরঙ্গন জ্যাকেট. নোনা জল এবং আর্দ্রতা ঢাল, ড্রেন এবং সমাপ্তিতে ক্ষয় সৃষ্টি করে। যান্ত্রিক চাপ আরেকটি স্তর যোগ করে: কম্পন, চাপ ধোয়া, তারের ট্রে ঘর্ষণ, টাইট বেন্ড রেডিআই, এবং ক্রমাগত নমনীয়। বিপজ্জনক এলাকায়, তারের এছাড়াও গ্রন্থি, বাধা, এবং সিল করার ব্যবস্থা সহ ইনস্টলেশন নকশা মাপসই করতে হবে। একটি তারের নিজেই "বিস্ফোরণ প্রমাণ" নয়; এটি একটি অনুগত সিস্টেমের একটি অংশ।

জ্যাকেট এবং নিরোধক উপকরণ যা পার্থক্য করে

পলিউরেথেন, বা PUR, প্রায়ই তেল, ঘর্ষণ, এবং বারবার আন্দোলনের সংস্পর্শে থাকা নমনীয় শিল্প জোড়া তারের জন্য একটি শক্তিশালী পছন্দ। এটি ভাল তেল প্রতিরোধের এবং কঠিন যান্ত্রিক আচরণ অফার করে, তাই এটি ড্র্যাগ চেইন, রোবোটিক্স এবং ওয়াশডাউন অ্যাপ্লিকেশনগুলিতে প্রদর্শিত হয়। এটি সর্বজনীন নয়: গরম জল এবং বাষ্পের এক্সপোজার পরীক্ষা করা প্রয়োজন, এবং কিছু ফর্মুলেশন অন্যদের থেকে আলাদাভাবে আচরণ করে। উদাহরণস্বরূপ, একটি PUR-চাপযুক্ত ঢালযুক্ত টুইস্টেড-জোড়া ইথারনেট কেবল, তৈলাক্ত অটোমেশন এলাকার জন্য উপযুক্ত হতে পারে যেখানে সিগন্যালের অখণ্ডতা এবং জ্যাকেটের শক্ততা উভয়ই গুরুত্বপূর্ণ।

TPU-CAT6-STP PUR-শীথেড ক্যাটাগরি 6 শিল্ডেড কেবল উচ্চ পরিধান শিল্প এবং বহিরঙ্গন সেটিংসে গিগাবিট লিঙ্কগুলির জন্য PUR-চাপযুক্ত ক্যাটাগরি 6 ঢালযুক্ত টুইস্টেড-পেয়ার কেবল; প্রাসঙ্গিক যখন জ্যাকেট দৃঢ়তা ব্যাপার. পণ্য দেখুন →

নাইট্রিল রাবার, পলিক্লোরোপ্রিন এবং অন্যান্য রাবার যৌগগুলি সাধারণ যেখানে তেল প্রতিরোধের, তাপ প্রতিরোধের এবং বাইরের স্থায়িত্ব প্রয়োজন। এগুলি PUR-এর তুলনায় ভারী এবং কম নমনীয় হওয়ার প্রবণতা রয়েছে, তাই তারা হাই-সাইকেল ড্র্যাগ চেইন ব্যবহারের চেয়ে স্থির বা মাঝে মাঝে-ফ্লেক্স রুটগুলির জন্য ভাল। পলিথিন আর্দ্রতা এবং অনেক রাসায়নিককে ভালোভাবে প্রতিরোধ করে কিন্তু চলাচলে শক্ত এবং কম ক্ষমাশীল। PVC লাভজনক এবং শিখা প্রতিরোধক, কিন্তু তেলের প্রতিরোধ ক্ষমতা তৈরি করে ব্যাপকভাবে পরিবর্তিত হয়, তাই "PVC জ্যাকেট" একাই আপনাকে খুব কম বলে। FEP এবং PTFE প্রদর্শিত হয় যেখানে রাসায়নিক প্রতিরোধ বা উচ্চ তাপমাত্রা খরচ ন্যায্যতা দেয়।

নিরোধক পছন্দ ঠিক ততটাই গুরুত্বপূর্ণ। PE, PP, FEP, এবং XLPE প্রত্যেকে বিভিন্ন বৈদ্যুতিক এবং তাপীয় চাহিদা পূরণ করতে পারে। পেয়ার ক্যাবলিংয়ের জন্য, ক্যাপাসিট্যান্স, প্রতিবন্ধকতা এবং পেয়ার ভারসাম্যহীনতা সিগন্যালের গুণমানকে প্রভাবিত করে। একটি পুরু তেল-প্রতিরোধী জ্যাকেট দুর্বল জোড়া জ্যামিতির জন্য ক্ষতিপূরণ দিতে পারে না।

শিল্ডিং, পেয়ারিং এবং সিগন্যালের অখণ্ডতা

তেল এবং গ্যাস সাইটগুলি বৈদ্যুতিকভাবে শব্দ করে। মোটর, ড্রাইভ, ঢালাই সরঞ্জাম, রেডিও, এবং শক্তি বন্টন সমস্ত শব্দ সংকেত জোড়ায় জোড়া দিতে পারে। ফয়েল শিল্ড উচ্চ কভারেজ দেয় এবং কমপ্যাক্ট নির্মাণের জন্য ভাল। বিনুনিযুক্ত ঢালগুলি নমনীয় এবং যান্ত্রিক ক্ষতিকে আরও ভালভাবে প্রতিরোধ করে। অনেক শিল্প জোড়া তারের উভয় একত্রিত. পৃথক জোড়া শিল্ডিং ক্রসস্টালকে কমাতে পারে, যখন সামগ্রিক ঢাল বাহ্যিক হস্তক্ষেপ পরিচালনা করে।

ঢাল শুধুমাত্র কাজ করে যদি এটি সঠিকভাবে বন্ধ করা হয়। একটি ড্রেন তারের ভাসমান বাম, একটি ঢাল ভুল পয়েন্টে গ্রাউন্ড করা বা দুর্বল 360-ডিগ্রি বন্ধন সহ একটি সংযোগকারী একটি ভাল তারকে বিরতিহীন ত্রুটির উত্সে পরিণত করতে পারে৷ বিপজ্জনক এলাকায়, ঢাল এবং ড্রেন সমাপ্তি এছাড়াও গ্রাউন্ডিং এবং বিচ্ছিন্ন নকশা মাপসই করা আবশ্যক. অনুমান করবেন না যে আরও ঢাল সর্বদা ভাল; শব্দ সমস্যা, জোড়ার ধরন এবং উপলব্ধ স্থানের সাথে মেলে ঢালটি চয়ন করুন।

একটি ব্যবহারিক নির্বাচন চেকলিস্ট

নির্বাচন এক্সপোজার দিয়ে শুরু করা উচিত, ক্যাটালগ শিরোনাম নয়। নীচের সারণীটি একটি কম্প্যাক্ট উপায় যা একজন সরবরাহকারী কী দাবি করে তার সাথে অ্যাপ্লিকেশনটির আসলে কী প্রয়োজন।

ইনস্টলেশন এবং রক্ষণাবেক্ষণের বিবরণ যা পরিষেবা জীবন নির্ধারণ করে

এমনকি একটি ভাল তারের ইনস্টলেশনে ব্যর্থ হতে পারে। বাঁক ব্যাসার্ধ সম্মান. জোড় জ্যামিতি চূর্ণ যে আঁট তারের বন্ধন এড়িয়ে চলুন. দীর্ঘ উল্লম্ব রান সমর্থন. সিগন্যাল জোড়াগুলিকে পাওয়ার ক্যাবল থেকে আলাদা রাখুন যেখানে ব্যবহারিক, এবং শিল্ডিং এবং গ্রাউন্ডিং ডিজাইন অনুসরণ করুন। ওয়াশডাউন এলাকায়, গ্রন্থি এবং পরিসমাপ্তি জ্যাকেট উপাদানের সাথে সামঞ্জস্যপূর্ণ এবং চাপের ঘনত্ব তৈরি করে না তা পরীক্ষা করুন।

যদি রুট সরে যায়, সেই গতির জন্য ডিজাইন করা এবং পরীক্ষিত একটি তার ব্যবহার করুন। একটি উচ্চ-ফ্লেক্স ঢালযুক্ত টুইস্টেড-পেয়ার ড্র্যাগ চেইন তার, উদাহরণস্বরূপ, মাঝে মাঝে সামঞ্জস্যের পরিবর্তে বারবার ফ্লেক্সিংয়ের জন্য তৈরি করা হয়। ফিক্সড ট্রে রানের জন্য, একটি শক্ত রাবার বা PUR জ্যাকেট এখনও সঠিক পছন্দ হতে পারে, কিন্তু ফ্লেক্স লাইফ সীমিত ফ্যাক্টর হওয়ার দরকার নেই। রক্ষণাবেক্ষণের সময়, জ্যাকেটের ফোলা, ফাটল, চ্যাপ্টা হওয়া, ঢালের ক্ষয় এবং আলগা সমাপ্তির জন্য পরিদর্শন করুন। রাসায়নিক এক্সপোজার পরে আকৃতি বা কঠোরতা পরিবর্তিত তারের প্রতিস্থাপন; এটি ইতিমধ্যে তার নিরাপত্তা মার্জিনের অংশ হারিয়েছে।

TRVVSP হাই-ফ্লেক্স শিল্ডেড টুইস্টেড-পেয়ার ড্র্যাগ চেইন কেবল চলন্ত রুটে উচ্চ-গতির সংকেত এবং পাওয়ার ট্রান্সমিশনের জন্য শিল্ডেড টুইস্টেড-পেয়ার ড্র্যাগ-চেইন কেবল; বারবার ফ্লেক্সিং ইনস্টলেশনের অংশ হলে পরিদর্শন করুন। পণ্য দেখুন →

কোয়ালিটি চেক এবং ডকুমেন্টেশন চাইতে হবে

একটি উপাদান নাম চেয়ে আরো জন্য জিজ্ঞাসা করুন. দরকারী প্রমাণগুলির মধ্যে রয়েছে তেল নিমজ্জন পরীক্ষার অবস্থা, এক্সপোজারের আগে এবং পরে প্রসার্য এবং প্রসারণের ফলাফল, ভলিউম ফুলে যাওয়া, কোল্ড বেন্ডের কার্যকারিতা, শিখার আচরণ, ঢালের ধারাবাহিকতা, কন্ডাকটর প্রতিরোধ এবং ভোল্টেজ সহ্য করা। ডেটা জোড়ার জন্য, ক্যাপ্যাসিট্যান্স এবং প্রতিবন্ধকতা ডেটা নিশ্চিত করতে সাহায্য করে যে কেবলটি উদ্দেশ্যযুক্ত সংকেতকে সমর্থন করবে। চলমান অ্যাপ্লিকেশনগুলির জন্য, ফ্লেক্স পরীক্ষার শর্তগুলি একটি সাধারণ "উচ্চ ফ্লেক্স" বর্ণনার চেয়ে বেশি গুরুত্বপূর্ণ।

ব্যাচ ট্রেসেবিলিটি, জ্যাকেট চিহ্নিতকরণ এবং পরীক্ষিত তাপমাত্রা পরিসীমার একটি স্পষ্ট বিবৃতিও ব্যবহারিক ক্রয় পয়েন্ট। যদি একজন সরবরাহকারী ব্যাখ্যা করতে না পারে যে কীভাবে তারের পরীক্ষা করা হয়েছে, বা প্রকৃত তরল তালিকার সাথে জ্যাকেটের মিল না করতে পারে, তাহলে প্রশ্ন জিজ্ঞাসা করতে থাকুন। আমাদের পরীক্ষাগার এবং পরীক্ষার সম্পদ একটি স্পেসিফিকেশন লক করার আগে পর্যালোচনা করার মত বিশদ ধরনের।

অ্যাপ্লিকেশনের সাথে তারের ম্যাচিং

• অফশোর প্ল্যাটফর্ম এবং ড্রিল মেঝে: লবণ জল, তেল, কম্পন, UV, এবং বিপজ্জনক-এলাকা ইনস্টলেশন পদ্ধতি।
• শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্ট: তাপ, হাইড্রোকার্বন, ইএমআই, এবং স্থানীয় ফ্লেক্সিংয়ের সাথে মিশ্রিত দীর্ঘ স্থায়ী রান।
• ট্যাঙ্ক খামার এবং জ্বালানী টার্মিনাল: বহিরঙ্গন বার্ধক্য, জ্বালানী যোগাযোগ, বাষ্প সিলিং, এবং দীর্ঘ তারের রুট।
• পাইপলাইন এবং কম্প্রেসার স্টেশন: বিস্তৃত তাপমাত্রার দোল, কম্পন, এবং যন্ত্র সংকেত অখণ্ডতা।
• তৈলাক্ত উদ্ভিদে যন্ত্রপাতি এবং অটোমেশন: কুল্যান্ট, জলবাহী তেল, বারবার নমনীয় এবং ঘর্ষণ।

একই ক্যাবল গ্রেড প্রতিটি ক্ষেত্রে সমাধানের আশা করা উচিত নয়। একটি গরম শোধনাগারে একটি নির্দিষ্ট যন্ত্রের জোড়া এবং একটি তৈলাক্ত মেশিনে একটি চলন্ত জোড়া তারের উভয়কেই "তেল প্রতিরোধী" বলা যেতে পারে, তবে সেগুলি ভিন্ন ডিজাইনের। ভাল নির্বাচন সেই দায়িত্বগুলিকে প্রথম দিকে আলাদা করে, তারপর জ্যাকেট, ঢাল, জোড়া নির্মাণ এবং রুটের অনুমোদনের সাথে মেলে।

স্পেসিফিকেশন একসাথে আনা

শিল্প গ্যাস এবং তেল প্রতিরোধী জোড়া তারের নির্ভরযোগ্যতা একটি বড় প্রভাব সঙ্গে একটি বিস্তারিত আইটেম. তরল তালিকা এবং তাপমাত্রা দিয়ে শুরু করুন, তারপরে বৈদ্যুতিক কর্মক্ষমতা, শিল্ডিং, যান্ত্রিক চলাচল, বিপজ্জনক-ক্ষেত্রের প্রয়োজনীয়তা এবং ডকুমেন্টেশনের মাধ্যমে কাজ করুন। যেখানে রুট স্থির করা হয়েছে, রাসায়নিক এবং তাপীয় প্রতিরোধকে অগ্রাধিকার দিন। যেখানে এটি চলে, একই পর্যালোচনাতে ফ্লেক্স লাইফ এবং ঘর্ষণ প্রতিরোধের যোগ করুন। এই অর্ডারটি স্পেসিফিকেশনকে সৎ রাখে এবং এমন একটি জ্যাকেট বৈশিষ্ট্যের জন্য অর্থ প্রদান করা এড়িয়ে যায় যা প্রকৃত ব্যর্থতার মোডকে সম্বোধন করে না।

আপনি যদি একটি নির্দিষ্ট শোধনাগার, টার্মিনাল, স্কিড বা অফশোর প্যাকেজের জন্য একটি তারের সংকীর্ণ করেন, আমাদের দলের সাথে কথা বলুন তরল এক্সপোজার, রুট এবং সংকেত বিবরণ সহ। একটি সংক্ষিপ্ত, স্পষ্ট অ্যাপ্লিকেশন নোট সাধারণত জেনেরিক "তেল প্রতিরোধী" দাবির একটি দীর্ঘ তালিকার চেয়ে বেশি সময় সাশ্রয় করে৷
